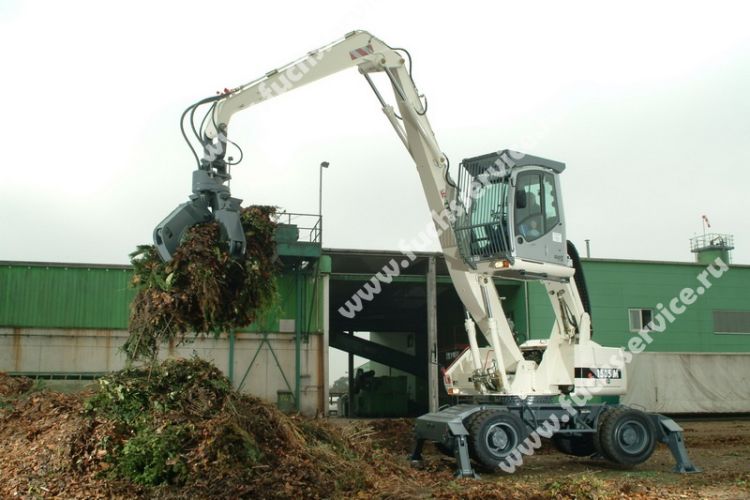

Atlas 1505 MI

Atlas


Индустриальная погрузочная машина Atlas-Terex 1505 MI.
( предназначена для загрузки-разгрузки машин)


ДВИГАТЕЛЬ
Дизельный двигатель Deutz с жидкостным охлаждением.
Тип BF4M2012C, с экономичной прямой подачей, турбонаддувом выхлопных газов и охлаждением наддувочного воздуха.
Объем двигателя: 4038 куб. см
Выходная мощность двигателя 88 кВт (120 л.с.)
Объем топливного бака 264 л
Фильтр сухого воздуха с циклонным фильтром грубой очистки, предохранительным элементом и автоматическим пылеочистителем. Принудительная подача холодного воздуха для избежания короткого теплового замыкания, жесткий капот двигателя GFK, отделанный изоляционным материалом.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Система AWE-5 с регуляцией предельной нагрузки, регулируемым насосом и системой управления потребляемым потоком, экономичной с точки зрения расхода топлива, со встроенным устройством отключения давления (минимальная, близкая к нулю подача топлива в случае отключения всякого движения или в случае превышения максимального рабочего давления). Подача только требуемого напорного масла.
Бесступенчатая регулировка числа оборотов дизельного двигателя от 1000 до 2200 мин-1.
Пропорциональная настройка скорости рабочих движений.
Преимущества:
оптимальное охлаждение гидравлического масла, меньший расход топлива, постоянно неизменная, точная, пропорциональная и независимая от нагрузки настройка всех рабочих движений благодаря сервоуправлению, в том числе при меняющемся моменте нагрузки. Большой серийный охладитель гидравлического масла в сепаратной системе охлаждения. Первичная и вторичная защита гидросистемы от перегрузки. Гидравлическая система может по желанию наполняться экологически чистой гидравлической жидкостью АТЛАС.
Производительность насоса, макс. 260 л/мин
Рабочее давление, макс. 360 бар

Предварительно напряженный сжатым воздухом гидравлический бак, емкость 180 л.

ПОВОРОТНЫЙ МЕХАНИЗМ
Передача усилия осуществляется посредством аксиально-поршневого двигателя с планетарным передаточным механизмом и ведущей шестерней на сферическом поворотном фланце с внутренними зубьями. Функция поворота включается в приоритет с помощью собственного напорного клапана конструкции, таким образом, задействуется вся гидравлическая мощность и используется для поворота. Торможение поворотной конструкции осуществляется гидравлически. Работающий в масляной бане, не требующий обслуживания многодисковый тормоз служит стояночным тормозом. Приведение его в действие осуществляется посредством фиксируемой ножной педали.
Число оборотов поворотной конструкции: 9 об/мин.

КАБИНА
Эластично укрепленная, съемная, комфортабельная кабина Atlas comfort cab, модели 935-5, общей длиной 1770 мм, шириной 935 мм. Большие панорамные стекла для свободного обзора во все стороны, теплосберегающее остекление. Прозрачный навес от дождя. Параллельные стеклоочистители спереди. Лобовое стекло может быть сдвинуто к потолку кабины. Внутреннее помещение без слепящего света, полностью обшитое. Многопозиционная регулировка сидения водителя со встроенным рычагом управления. Бесступенчато-регулируемая по наклону и высоте рулевая колонка. Акустические и аварийные оптические сигналы. Надежное отопление посредством использования тепла охлаждающей моторной жидкости. Дефростерные сопла. Большой ящик под сидением водителя. Зажигалка для сигарет, пепельница и внутреннее освещение.

УРОВЕНЬ ШУМА
СООТВЕТСТВИИ С ПОЛОЖЕНИЯМИ ЕВРОПЕЙСКОГО СООБЩЕСТВА
Оснащение дизельным двигателем Deutz BF6 М 2012 С;
Наружный уровень шума LWA = 99 дб (А)
Уровень шума в кабине L рA = 75 дб (А)
Таким образом, уровень шума 1505 ниже предельных значений ЕС. Динамичное измерение уровня шума в соответствии с условиями 2000/14 ЕG.

ПРИВОД ХОДОВОЙ ЧАСТИ
Специальные 28-тонные экскаваторные оси с планетарной передачей во всех четырех ступицах колес. Направляющая ось с автоматической блокировкой качающейся оси. Предварительный выбор направления движения посредством рычага на рулевой колонке.
Привод движения всех колес осуществляется гидравлически с помощью регулируемого тягового двигателя. В серийном исполнении с включением замедленного хода для транспортировки грузов, а также для планировочных работ и клапана рабочего тормоза.
Все ходовые ступени, включая замедленный ход, могут включаться в кабине.

СКОРОСТЬ
Включение замедленного хода
для движения по бездорожью 0 - 1 км/час
Движение по бездорожью - бесступенчато 0 - 5 км/час
Движение по дорогам - бесступенчато 0 - 20 км/час

ТОРМОЗА
Управляемые гидравлически, расположенные снаружи, закрытые многодисковые тормоза, действующие на все колеса, соответствующие StVZO. Кроме того, гидравлически загружаемый пружинный тормоз в качестве остановочного тормоза.

УПРАВЛЕНИЕ И КОМПЛЕКТ ШИН
Гидравлическое сервоуправление, действующее пропорционально, с возможностями аварийного управления. Цилиндр управления защищен и расположен с внутренней стороны направляющей оси. Комплект 8х10.00-20 новых шин с прокладочными кольцами.

ВЕС В РАБОЧЕМ СОСТОЯНИИ
В комплекте с гидравлически регулируемой стрелой 17,2 т.

Мобильная погрузочная машина
ATLAS-TEREX 1505 Mi ( предназначена для загрузки-разгрузки машин)

Оборудование включает:
 4 гидравлические выносные опоры
 гидрозамок
 индустриальное оборудование: стрела эффективной длиной 6000 мм, рукоять эффективной длиной 4000 мм
максимальный радиус действия 10,1 м
 противовес
 гидравлически поднимающаяся кабина-лифт
 гидроразводка под грейфер с пакетом шлангов
грейфер для металла объемом 0.5 м3
 система централизованной смазки
 рулевая колонка с возможностью регулирования по высоте и углу наклона
 шины цельнорезиновые 8х10.00-20.00 с прокладочными кольцами
 климат-контроль
 диагностический монитор в кабине
 сидение с подлокотниками и поддержкой поясницы
 индикатор уровня гидравлической жидкости
 главный выключатель батареи
 аварийный аккумулятор опускания стрелы
 скользящее окно
 радио подготовка
 омыватель ветрового стекла
 прозрачный люк в крыше
 место для складирования мелочей в кабине
 бардачок в поворотной платформе
